Descripción

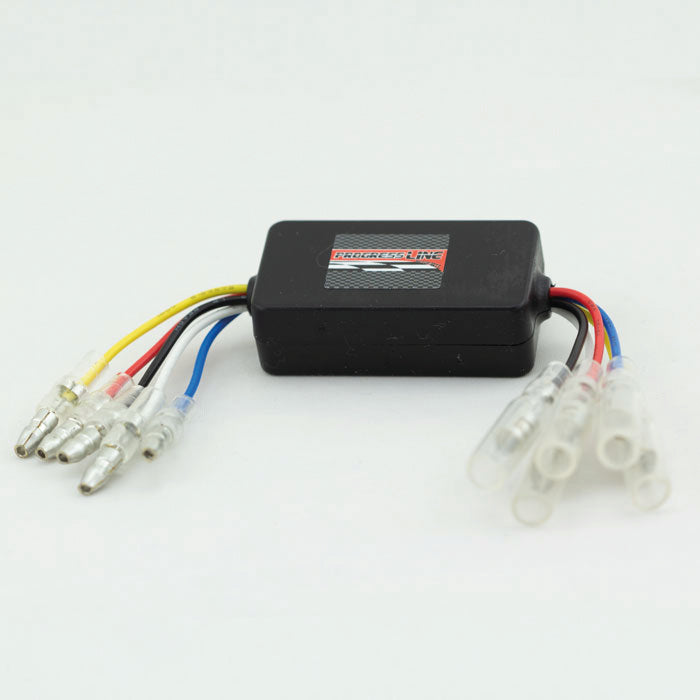

Kontrollbox für Tagfahrlichtsysteme an der Fahrzeugfront. Sie steuert die Umschaltung zwischen Scheinwerfer und PL.
Funktion
- Scheinwerfer an: PL aus
- Scheinwerfer aus: PL an
- Anschluss für einen optionalen Schalter
Technische Daten
- Betriebsspannung: 12 V DC
- Material: ABS
- Maße: 43 × 22 × 11 mm
- Einheit: 1 Stück
Kabelbelegung Eingang
- Rundstecker, männlich
- Blau: Abblendlicht +
- Gelb: Fernlicht +
- Schwarz: Masse −
- Rot: geschaltet +
- Weiß: Standlicht +
Kabelbelegung Ausgang
- Rundstecker, weiblich
- Blau: Abblendlicht +
- Gelb: Fernlicht +
- Schwarz: Masse −
- Rot: Tagfahrlicht +
- Weiß: Standlicht +
