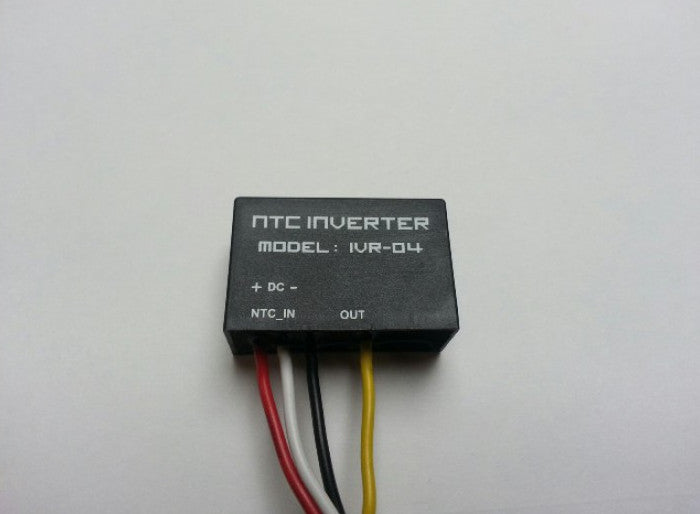

LED-Inverter mit Widerstand zur Nutzung einer Tankanzeige mit Balkengrafik und Reserve-LED. Er ermöglicht bei Instrumenten der Serien 5XXX, 6XXX und 7XXX die Tankanzeige auch dann, wenn das Fahrzeug lediglich über einen Reservesensor verfügt.
Bei Erreichen der Reserve kann der letzte Balken angezeigt und zusätzlich die Reserveleuchte wie Trip 3 aktiviert werden. Die Verwendung ist ausschließlich in Verbindung mit einem kompatiblen Tachometer möglich.

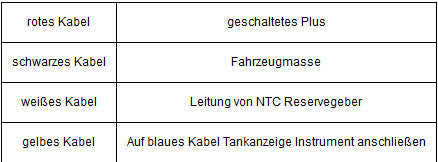

Anschlussbelegung
- Rot: geschaltetes Plus
- Schwarz: Masse
- Weiß: Leitung vom NTC-Reservegeber
- Gelb: Anschluss an das blaue Kabel der Tankanzeige des Instruments
